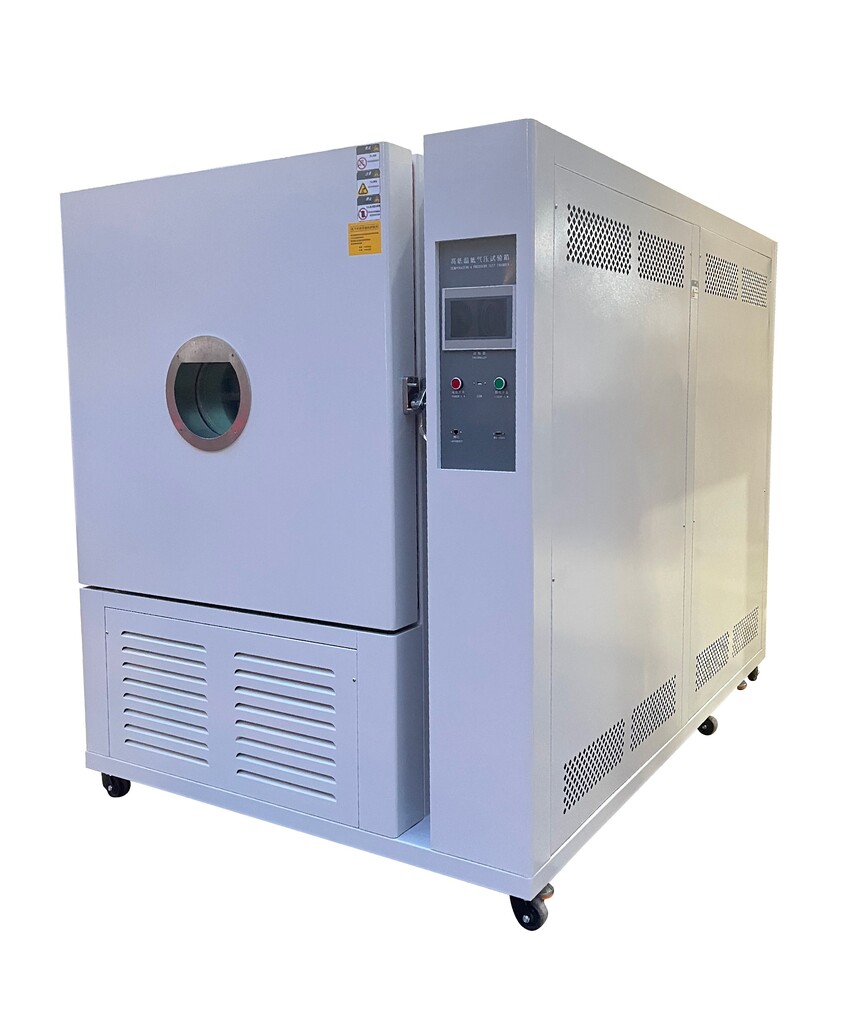

高性能&低能耗

●专业送风设计：内置导流板风机蜗壳的风道保证箱内空气温度场均匀，温度偏差小。

●降温：变翅片距高效蒸发器，抗结霜能力强，传热温差小，降温速率快；

内壁辅助蒸发器、加热器，真空状态下增加辐射换热，箱内温度均匀性性高。

●耗电量低：

1. JY试验箱采用VRF（变制冷剂流量）技术：控制器通过PID输出驱动电子膨胀阀进行制冷量调节，实现温度的恒定。

与传统BTHC控制方式（即平衡调温：压缩机连续制冷，加热调节控制温度稳定）不同，VRF技术无须开启加热器可以实现低温和常温稳定，能耗降低40%以上。

2.承压箱体内衬特殊空气隔热结构，大大加快了真空状态下空间环境温度恢复速度，提高了空间温场均匀度。

高可靠性

●制冷：

1.使用半封闭压缩机，安全保护功能齐全，可靠性高；

2.主要制冷和真空配件均采用国际一流品牌的产品；

3.采用电子膨胀阀，通过脉冲开关信号在0～100%范围调节制冷量。

4.美国Emerson高效离心式油分离器，分油效率高达99%以上，确保压缩机使用寿命。

5.压缩机吸气压力和温度双重调节和保护，确保各种工况下压缩机安全。

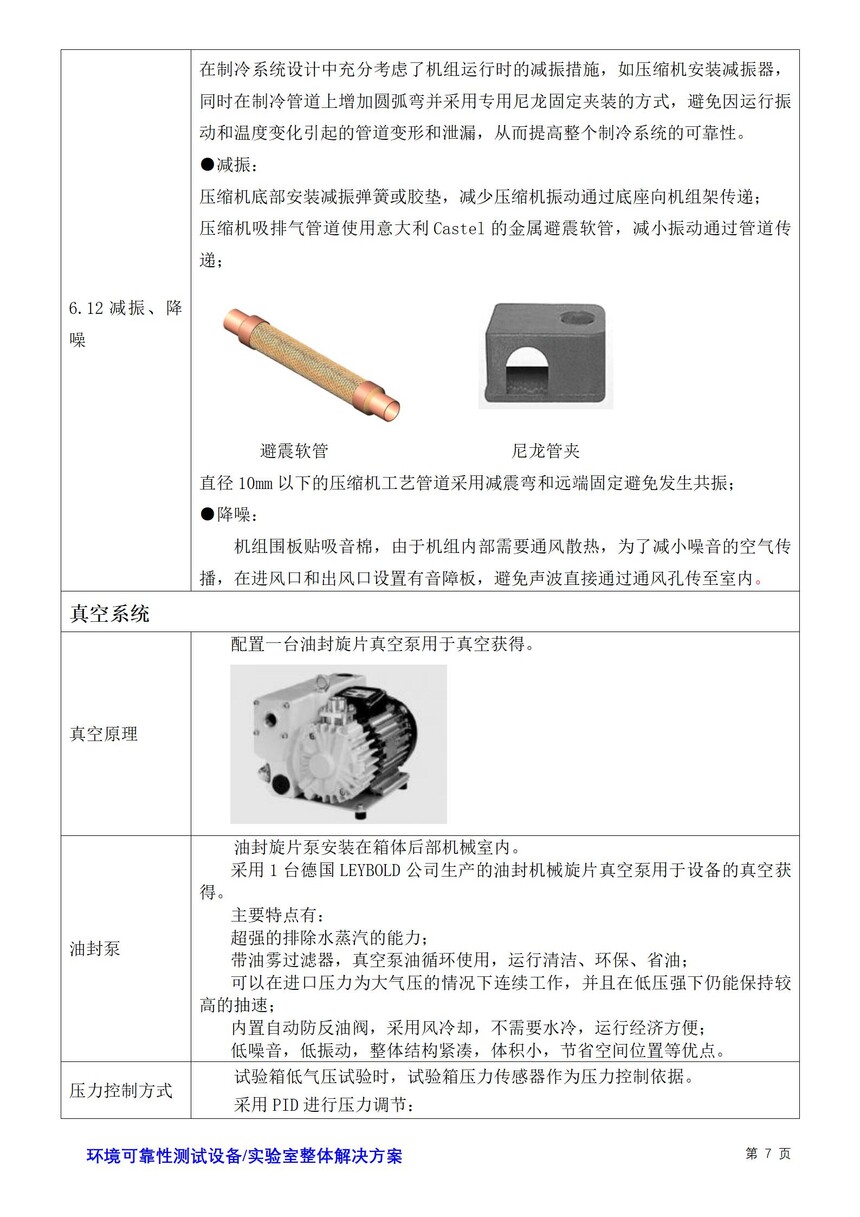

●真空：采用世界一流的德国Leybold油封旋片真空泵。

操作简单

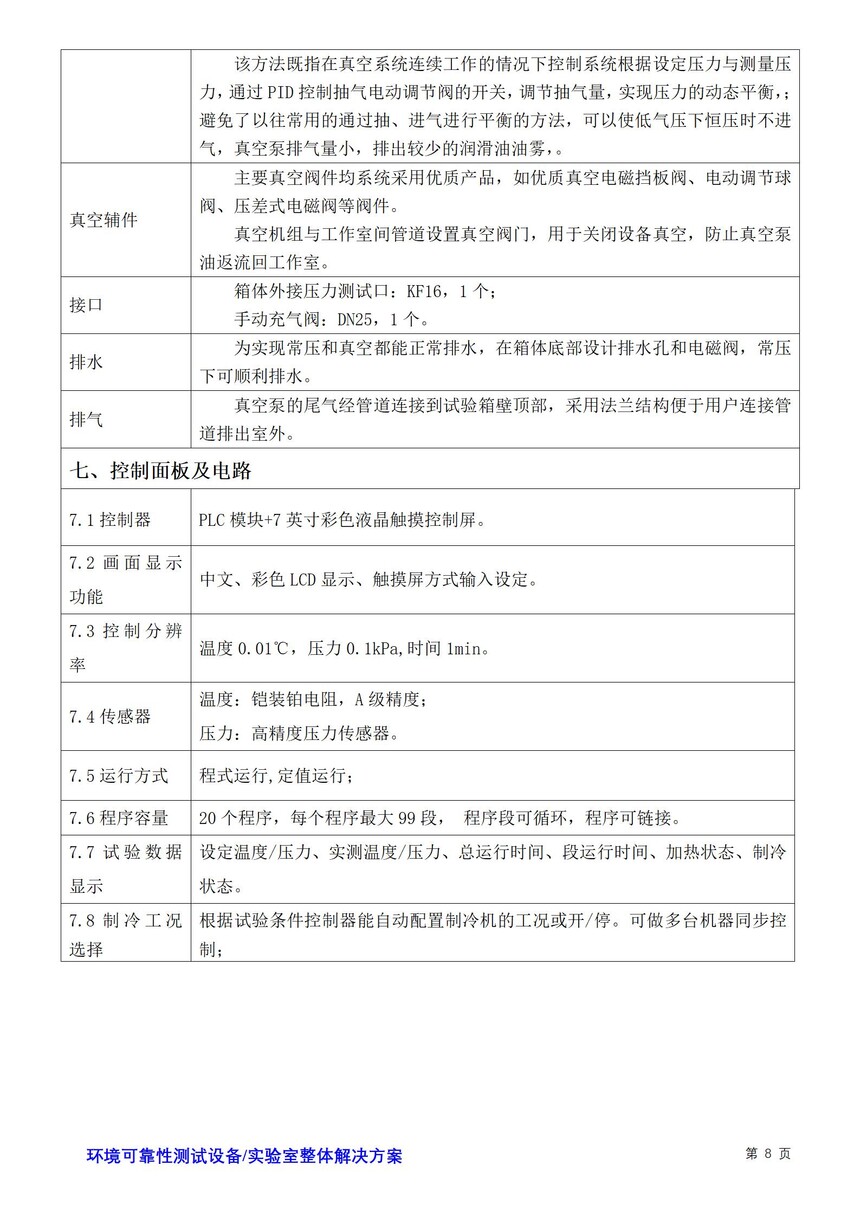

●操作简单：触摸屏控制器中文菜单栏显示，操作便捷；

●试件测试电源控制：配置了AC220V电源接线端子和一组380V以内的接线端子及电源插座，试验过程中控制器可以根据试验剖面需要，自动开启或切断试件测试电源；

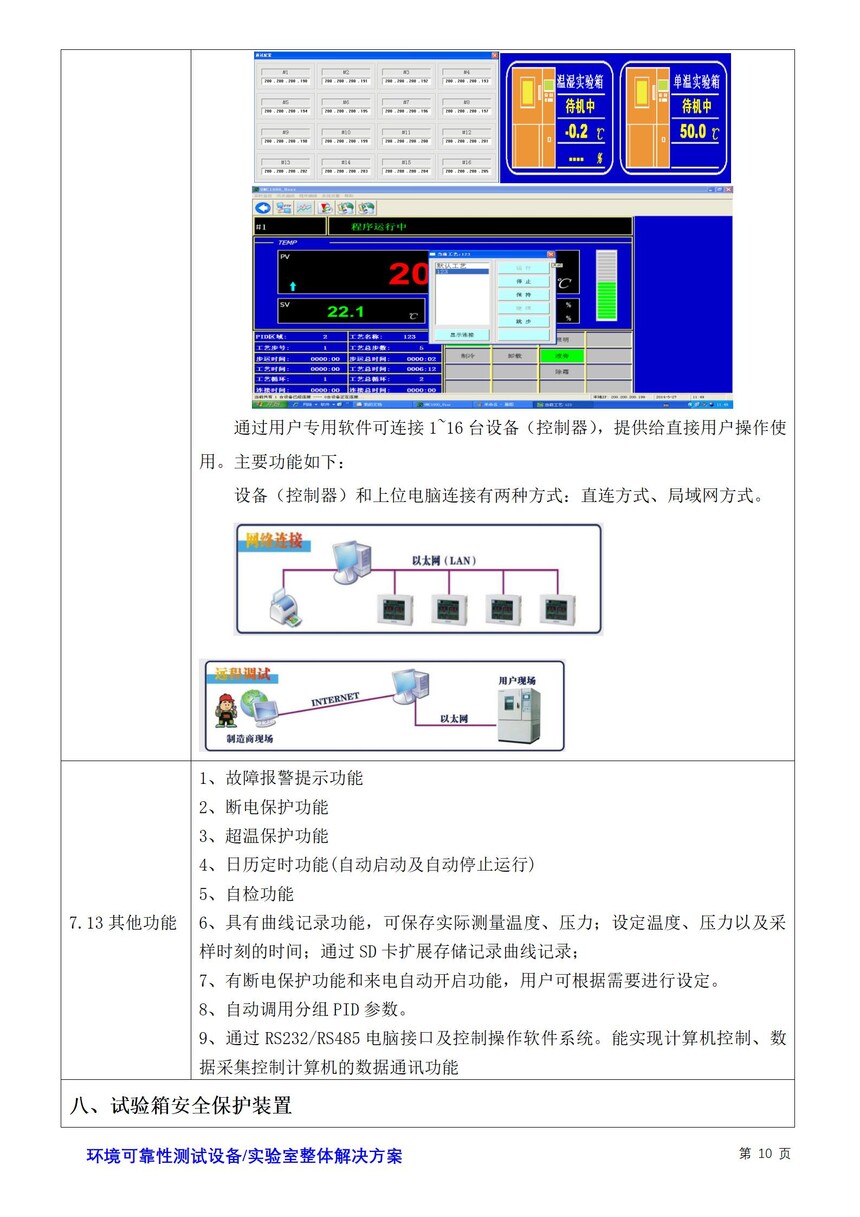

●上位机（选配）：配置远程监控计算机, 控制系统实现冗余控制和远程监控；

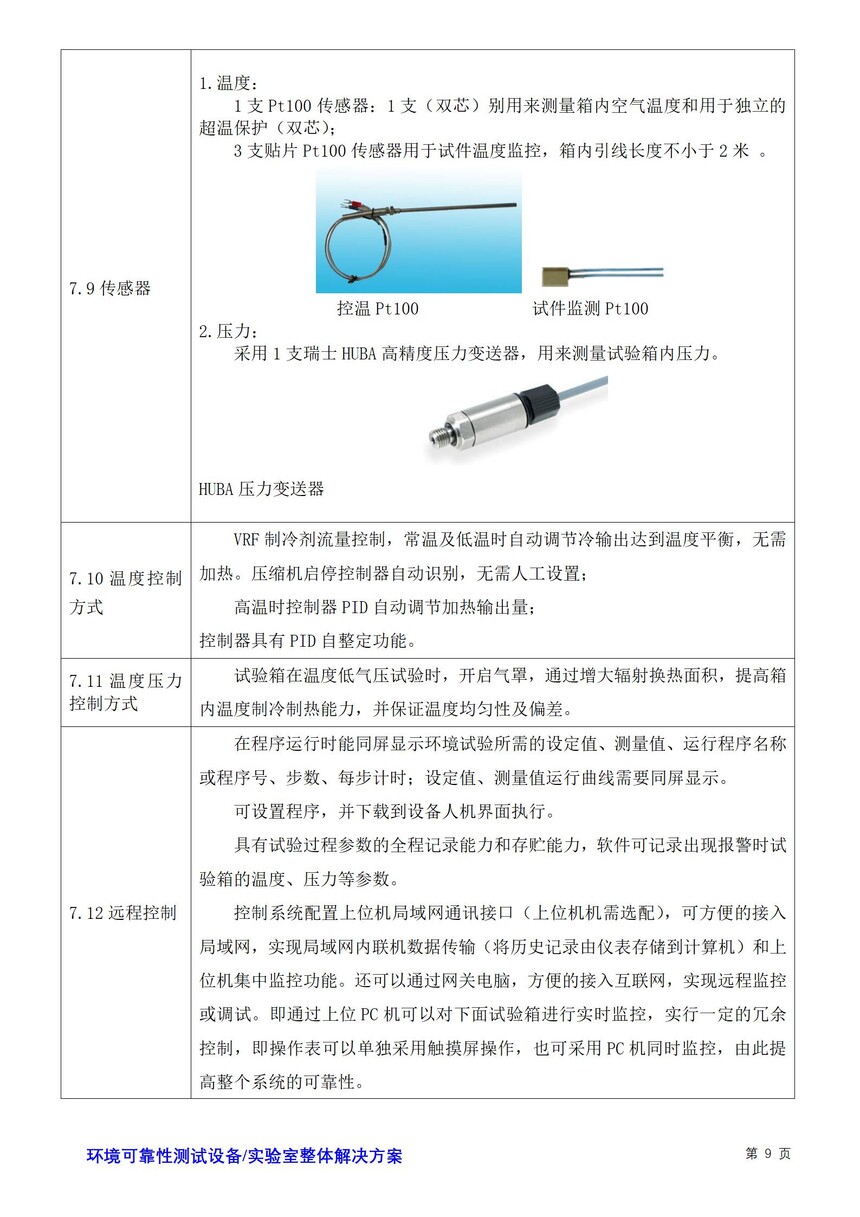

●采用瑞士HUBA压力变送器器进行压力测量，测量精度更高，漂移小。

●压缩机吸排气压力通过压力表实时显示，便于检修和维护；

●机组内部消音，底部减振设计，降低振动和噪音在传播。

●试验箱可以根据用户需求提供测试用盲法兰，用于安装航空电连接器或进出管接头。

功能齐全

●试验功能齐全：高/低温恒温试验、高低温循环试验、、低气压试验、高/低温、低气压试验等。

维护保养方便

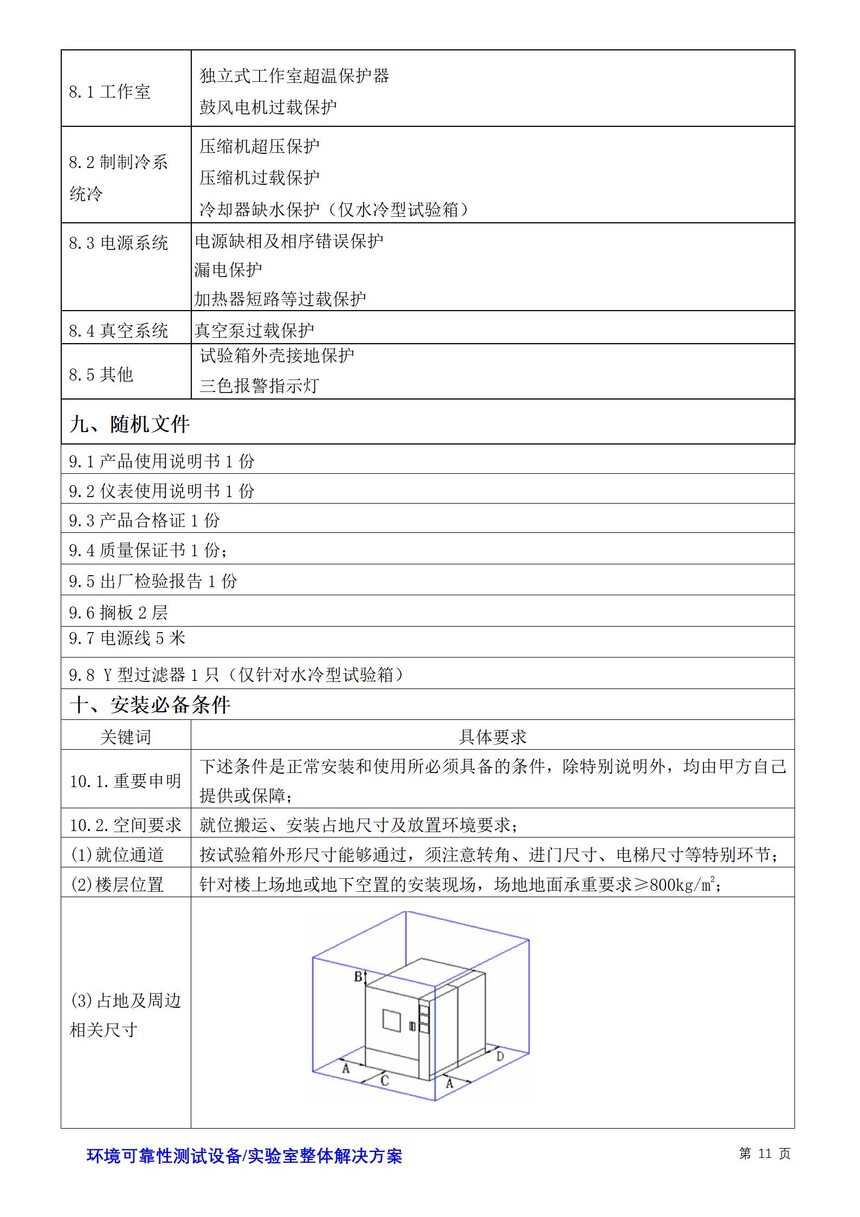

●自诊断：控制系统具有自诊断功能，当出现超温、压缩机超压、过载，风机过载等故障时，控制器中文显示故障原因，并给出详细解决办法；

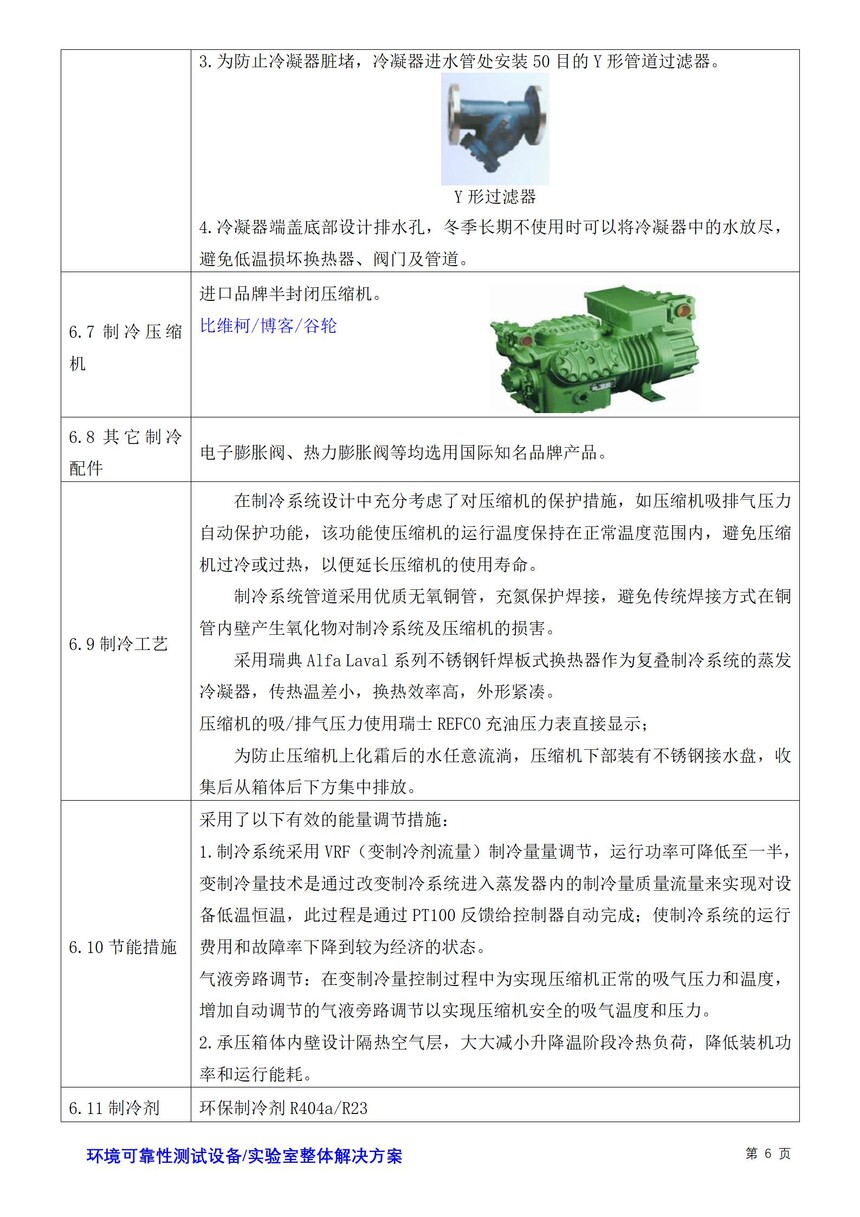

●保养：冷凝器前面安装使用不锈钢滤网的Y型过滤器，便于定期清洗，防止冷凝器脏堵造成降温速率降低甚至超压保护停机；

●历史记录：触摸屏和选配的PC显示界面均能查看温度历史记录和报警记录。

二、参考标准

2.1满足试验方法标准

GB/T 2423.1-2008  试验A 低温试验方法

GB/T 2423.2-2008  试验B 高温试验方法

GB/T 2423.21-2008试验M 低气压试验方法

GB/T 2423.25-1992 试验Z／AM  低温／低气压综合试验

GB/T 2423.26-1992试验Z／BM  高温／低气压综合试验

GJB150.3A-2009   高温试验

GJB150.4A-2009   低温试验

GJB150.6A-2009   温度高度试验

GB 31241-2014便携式电子产品用锂离子电池和电池组安全要求

GB/T 31485-2015电动汽车用动力蓄电池安全要求及试验方法

2.2产品制造标准

GB/T10589-2008 低温试验箱技术条件

GB/T 10590-2006高低温低气压试验箱技术条件

GB/T11158-2008 高温试验箱技术条件

GB T5170.1-2008 电工电子产业环境试验设备检验方法 总则

GB/T5170.2基本参数检定方法

GB/T 5170.10-2008《电工电子产品环境试验设备检验方法 高低温低气压试验设备》

JJF1101-2003 环境试验设备温度、湿度校准规范

三、设备尺寸要求

3.1有效容积

1000L

3.2内箱尺寸

W(宽)1000mm*D(深)1000mm*H(高)1000mm

3.3外箱尺寸

约W(宽)1740mm*D(深)2500mm*H(高)2270mm；仅供参考，请以实际设计图为准。

四、性能参数

4.1测试环境条件

环境温度5～30℃；

相对湿度≤85%RH；

鉴定标准GB5170、GB5170 环境试验设备检定方法标准

GB/T 5170-2008电工电子产品环境试验设备检验方法

4.2温度指标

温度范围

-70℃～+150℃；（空载）

温度均匀度

≤±2.0℃（空载/常压）

温度波动度

≤±0.5℃（空载/常压）

温度偏差

≤±2℃（空载/常压）

升降温速率

-60℃～+130℃ ≥3℃/min（空载、常压、平均）

+130℃～-60℃ ≥1℃/min（空载、常压、平均）

4.3湿度指标

湿度范围

20%RH～98%RH  (40℃～+85℃；常压下）

湿度偏差

常压空载：+2%RH、-3%RH（＞75RH时）

±5%RH（＞75RH时）

湿度波动度

≤±2%RH

4.4气压

气压范围

常压～1KPa

降压时间

常压～1KPa≤30min(空载、箱内干燥)

压力变化率

≤5kPa/min

气压误差

a)≥40kPa时，士2kPa;

b)(40~25)kpa时，规定值的士5%;

c)(25~10)kPa时，士0.5kPa;

d)(10~4)kpa时，规定值的士5%;

e)(4~1)kpa时，士0.2kPa。

4.5重量

约1800kg

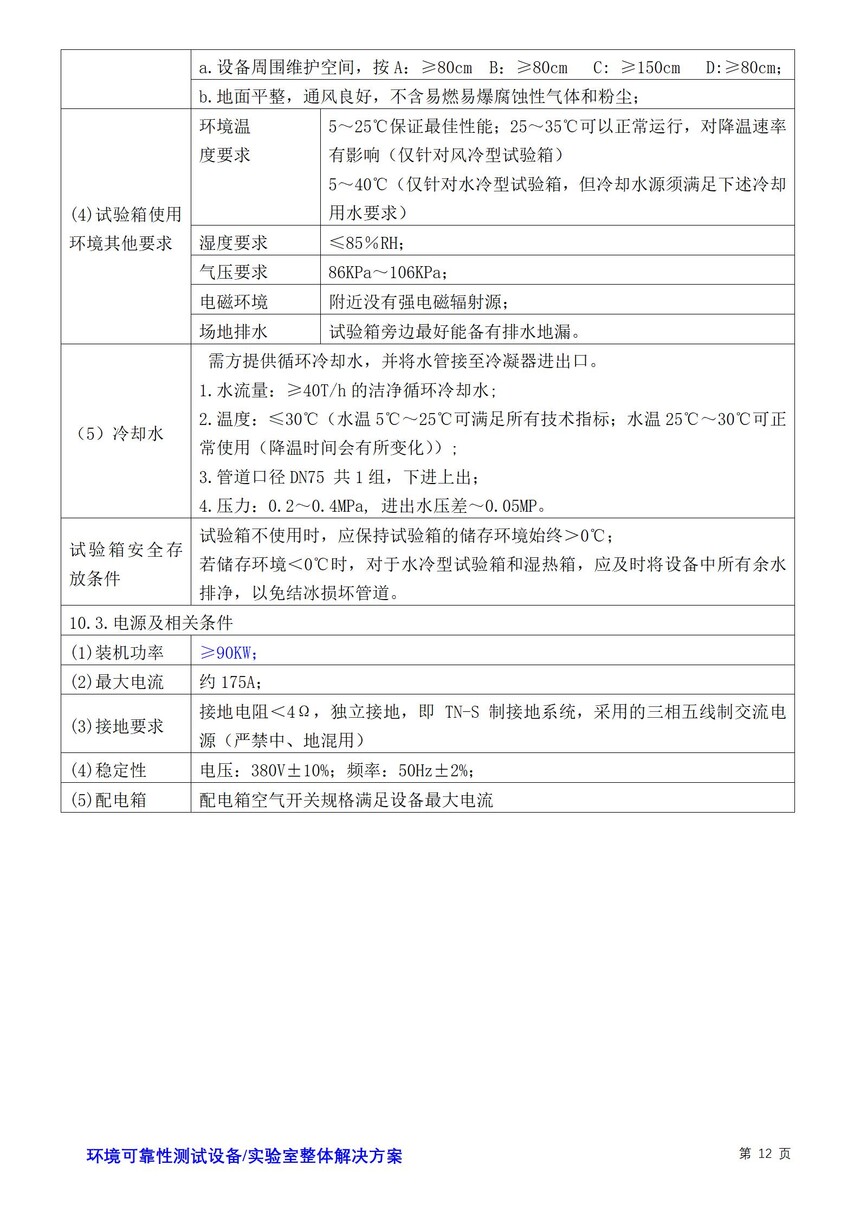

4.6供电电源

380V±10%,50Hz±1三相四线+接地线，保护接地电阻小于4Ω

4.7总功率

约90KW

备注：

1、均在空箱条件下（注明除外），按 GB/T5170-2008 测试 。

2、风冷型试验箱系在室温 25℃时且通风良好条件下所测试数据；当 35℃³室温＞25℃时，可正常使用，但低温范围及降温速率会受一定影响。

3、水冷型试验箱在水温£28℃、水压在 0.15MPa～0.3Mpa，进出水压差³0.15Mpa 条件下所测试数据。

五、设备结构组成

5.1箱体结构布局

1、试验箱由工作室（承压保温箱体、大门、下箱体）、制冷机组、快速降压装置、控制系统、安全保护系统六大部分组成，采用整体式设计，安装到位并接通水、电后即可使用；

2、承压保温箱体采用外承压外保温结构。内承压结构的设备侧壁由内向外依次是：不锈钢气罩-承压不锈钢内壁—外部加强筋—保温材料层—装饰性外壳

5.2材料构成

1、外壁材料：1mm 厚 表面喷粉；

2、内壁材料：不锈钢板 SUS304 5mm；

3、绝热材料：100mm硬质岩棉保温层。

5.3箱门

1、 工作室大门为前面整体式单开门，左铰链右把手。

2、门框设有硅橡胶密封条及防结露电热装置。

5.4观察窗

1个观察窗；设在试验箱前大门上，镀膜防霜中空玻璃。

5.5测试孔

φ50mm测试孔1个，位于箱体左侧面，测试孔配法兰盲板，用户可根据需要在法兰盲板上安装各种接线柱、航空插座等。

5.6照明灯

在大门观察窗外设有照明灯，由右侧控制面板上开关控制。

5.7搁板

2层，可调，每层承重大于30kg。

5.8冷凝出水孔

在后下部设有机组凝结水的引出孔。

5.9真空泵排气口

位于箱体后部，可外接管路将排气引出室外

六、试验箱空气调节系统及制冷系统

6.1调控方式

空气强制循环平衡调温控制。

6.2空气循环装置

锈钢离心式风机，外置电机，通过磁流体密封装置密封驱动，高温试验时磁流体密封装置需要接冷却水冷却（配有外置式冷却水箱）。

6.3加热方式

镍铬合金加热丝+不锈钢加热管。

6.4空气冷却方式

翅片式高效蒸发器。

6.5工作方式

机械式蒸汽压缩制冷。
