振动、冲击、跌落试验设备技术概要与选型指引

嘉品仪器振动、冲击、跌落试验设备技术概要与选型指引

在环境可靠性验证体系中，振动、冲击与跌落测试是考核产品机械结构完整性与运输耐受性的核心手段。嘉品仪器（JP17）为此提供了覆盖全场景的完整设备线，其选型关键在于精确匹配测试标准与产品应力条件。

一、 振动试验设备：模拟持续性力学环境

振动试验旨在复现产品在运输、使用中承受的周期性或随机性振动应力，用于发现结构共振、疲劳失效及连接可靠性问题。

1. 机械式振动台（模拟运输）：

• 原理：通过旋转偏心机构产生固定频率与振幅的振动。

• 应用：主要用于包装件及成品整机的运输模拟测试，考核包装保护性能。其特点是成本低、操作简便，适用于基础运输可靠性验证。

2. 电动式（电磁式）振动试验系统：

• 中小推力系统：适用于PCB、电子模块等部件的共振搜寻与工艺筛选。

• 大推力高性能系统：满足汽车电子、储能电池PACK、航空航天设备等对随机振动与综合环境试验的严苛要求。

• 核心：可实现正弦、随机、冲击等多种振动模式，频率范围宽（如1-4500Hz），控制精度高。

• 选型关键：推力是核心参数。必须依据公式 F > (M₁ + M₂) × a 进行计算并留足余量，其中F为所需推力，M₁为试件质量，M₂为夹具质量，a为测试最大加速度。

• 应用分级：

3. 液压振动试验系统：

• 特点：推力极大（可达数百吨），但工作频率较低。

• 应用：专用于整车、大型结构件的道路模拟与疲劳试验。

二、 冲击与碰撞试验设备：模拟瞬态高能激励

该类设备考核产品承受瞬态冲击力的能力，模拟装卸、碰撞、爆炸等工况。

1. 经典冲击试验台：

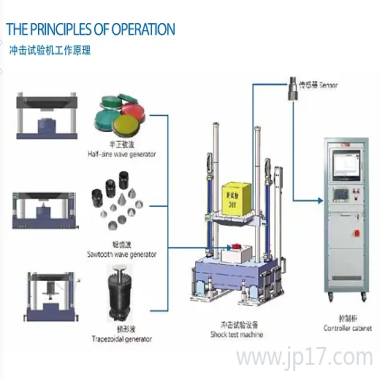

• 功能：可产生标准半正弦波、后峰锯齿波等冲击波形，用于量化产品的抗冲击等级。

• 应用：军工电子、服务器、精密仪器等领域的型式试验。

2. 碰撞试验台：

• 特点：可进行多次重复性冲击，模拟运输过程中的持续颠簸碰撞。

• 应用：包装产品在货仓内的累积损伤评估。

3. 专项冲击设备：

• 斜面冲击试验机：模拟包装件在传送带末端与挡板的撞击，是包装运输测试的必备项目。

• 落锤/落球冲击试验机：直接用于材料抗冲击性能测试及电池安全标准（如挤压、针刺）中的机械滥用测试。

• 冲击响应谱（SRS）试验机：用于复现爆炸、火炮发射等复杂瞬态环境，是航天、高端军工领域的关键验证设备。

三、 跌落试验设备：模拟自由落体撞击

跌落测试直接评估产品在意外跌落时的结构强度与功能完整性。

1. 包装跌落试验机（单臂/双臂）：

• 目的：考核运输包装对产品的保护能力，需完成面、棱、角三个方向的跌落测试。

• 选型：依据试件最大重量与尺寸选择。

2. 零跌落试验机：

• 特点：通过瞬间释放实现“零初速度”跌落，适用于测试重型设备从低平台（如卡车尾板）跌落的工况。

3. 产品跌落试验机：

• 手机/电子产品跌落机：配备专用夹具，可对手机等产品进行多角度、可重复的精准跌落测试。

• 微跌落试验机：模拟产品从桌面、口袋高度反复跌落的日常场景，考验外壳与内部结构的微损伤累积。

• 滚筒跌落试验机：通过随机翻滚跌落进行更为严酷的综合耐久性测试。

4. 电池专用跌落试验机：

• 要求：配备防爆箱体与安全防护，严格依据GB、UL、IEC等标准进行电池单体或模组的跌落安全测试。

选型配置建议

• 消费电子/小家电：电动振动台（基础推力）+ 单臂跌落机。

• 智能手机/可穿戴设备：电动振动台 + 手机专用跌落机 + 微跌落机。

• 汽车电子/新能源电池：高性能电动振动系统 + 冲击试验台 + 电池挤压针刺跌落一体机。

• 军工/航天设备：高精度电动或液压振动系统 + 冲击响应谱试验机 + 三综合/四综合环境试验箱。

总结：选型的本质是应力还原。建议首先明确产品生命周期内的力学环境剖面及所需遵循的测试标准（如GB、GJB、ISO、IEC），进而确定试验类型、量级与设备参数。嘉品仪器可提供从设备选型计算、夹具设计到实验室规划的全流程技术支持，确保测试的有效性与效率。
